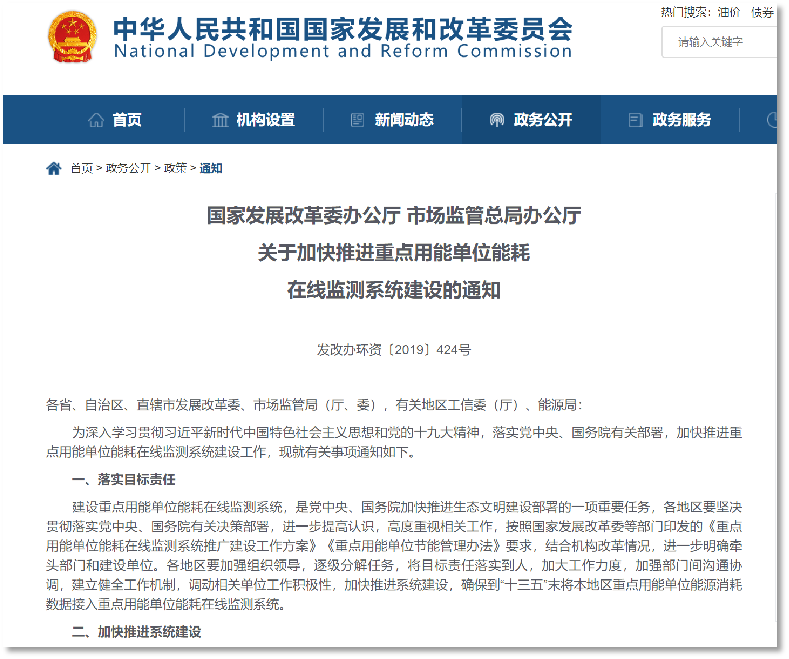

　　YYVIP易游·(中国有限公司)官方网站-为贯彻落实《重点用能单位节能管理办法》（国家发改委2018年第15号令）、《国家发改委关于开展重点用能单位“百千万”行动有关事项的通知》（发改环资〔2017〕1909号）和国家发改委办公厅《关于发布“百家”重点用能单位名单的通知》（发改办环资〔2019〕351号），深入推进重点用能单位能源消耗总量和强度“双控”工作，各省市相关主管部门陆续发出通知，要求纳入“百千万”行动的重点用能单位落实节能主体责任，加强节能管理，并按照《重点用能单位能耗在线监测系统推广建设工作方案》（发改环资〔2017〕1711 号）等要求，建设接入端系统并按时接入省级重点用能单位能耗在线监测平台，对未按要求开展重点用能单位能耗在线监测系统建设、未配备和使用能源计量器具的，依法依规责令限期整改，逾期不整改或整改未达到要求的，严格按照有关法律法规进行处罚。

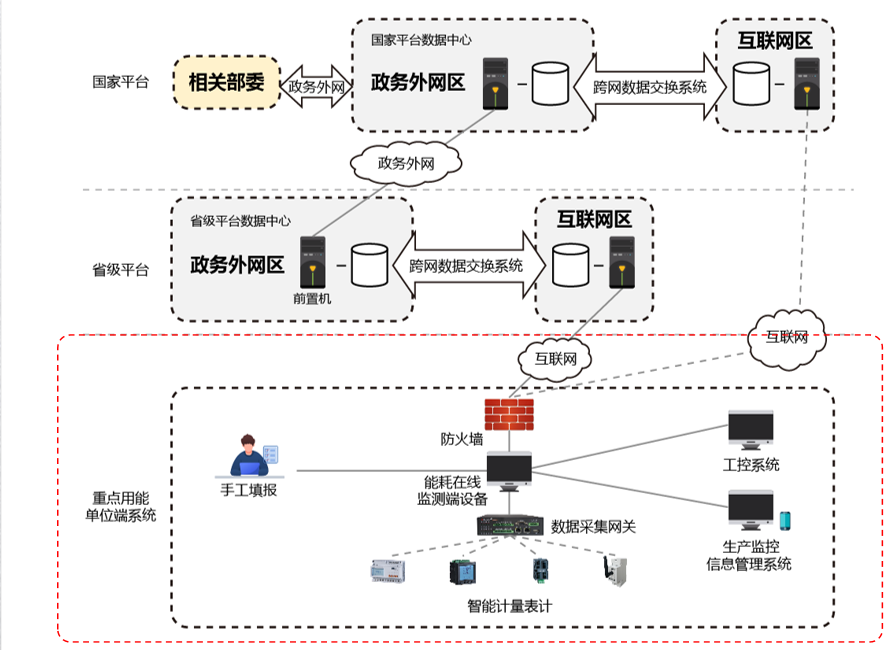

　　重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位接入端系统”的架构，重点用能单位端能耗监测数据上传到省级平台，再由省级平台上传至国家平台。没有建设省级平台的，重点用能单位端能耗监测数据直接上传到国家平台。

　　重点用能单位“接入端系统”部署在重点用能单位内部，由重点用能单位负责建设。主要功能是，通过计量仪表、工控系统等采集、汇总本单位能耗数据，将数据上传至省级平台，或直接上传至国家平台。

　　接入端系统支持以下类型的数据接入，适应重点用能单位可能存在的各种情况：可通过Modbus(GB/T19582)、DL/T645、CJ/T188等协议，从现场仪表采集需要的能耗实时数据；可从数据采集器获取数据：通过Modbus TCP（GB/T19582）、MQTT、HTTPS等标准通讯协议从数据采集器获取能耗实时数据；可从自动化信息系统获取数据：通过OPC协议从重点用能单位的自动化信息系统采集需要的能耗实时数据；支持手工填报数据：对于不具备在线采集条件的数据，应提供手工填报数据上传的模式。能耗在线监测端设备应提供数据接入的软件配置工具，支持上述多种标准通讯协议的软件配置界面，配置完毕后，在能耗在线监测端设备可运行基于SQL、OPC、Modbus、DL/T645、CJ/T188协议的数据接入执行模块，按照配置制定的规则，定时从数据采集点获取数据，送入数据处理模块，进行必要的运算处理，生成符合规范要求的上传数据，再送入数据上传模块进行编码上传。

　　数据统计转换：依据业务需求，对数据进行统计，转换数据格式、类型及量纲，得到规范中要求的数据；数据汇总计算：对能耗数据汇总计算，可将多项能耗数据合并成一个汇总的能耗数据。支持数据累加、相减、乘除、积分等逻辑计算功能。包括如下几种运算规则：a)利用加法原则，从多个支路汇总某项能耗数据；b)利用减法原则，从总能耗中除去不相关支路数据得到某项能耗数据；数据验证：依据各行业数据采集技术指南的相关数据验证要求，对接入数据进行验证，判断能耗数据是否正确合理；数据存储：本地历史数据应存储6个月以上，并可以方便导出

　　按照重点用能单位能耗在线监测系统技术规范定义的系统平台接口协议规范的要求，将用能企业的基础信息、计量器具信息、用能数据及能效数据上传至省级或国家平台，上传数据经过HTTPS协议加密传输。如果数据传输失败或超时（网络故障），将重发数据，直至接收成功反馈消息。

　　企业除了满足要求的用能数据上传的任务外，还可以建设一套本地的能源管理系统，实时掌握企业用能情况，为企业节能降耗、节能改造提供数据服务，具体软件功能如下：能耗实时监测能源流向图（水、电、气、热）；统计企业、车间、生产线、重点用能设备的逐时、驻日、逐月用能情况；统计产品、工序的单位能耗；

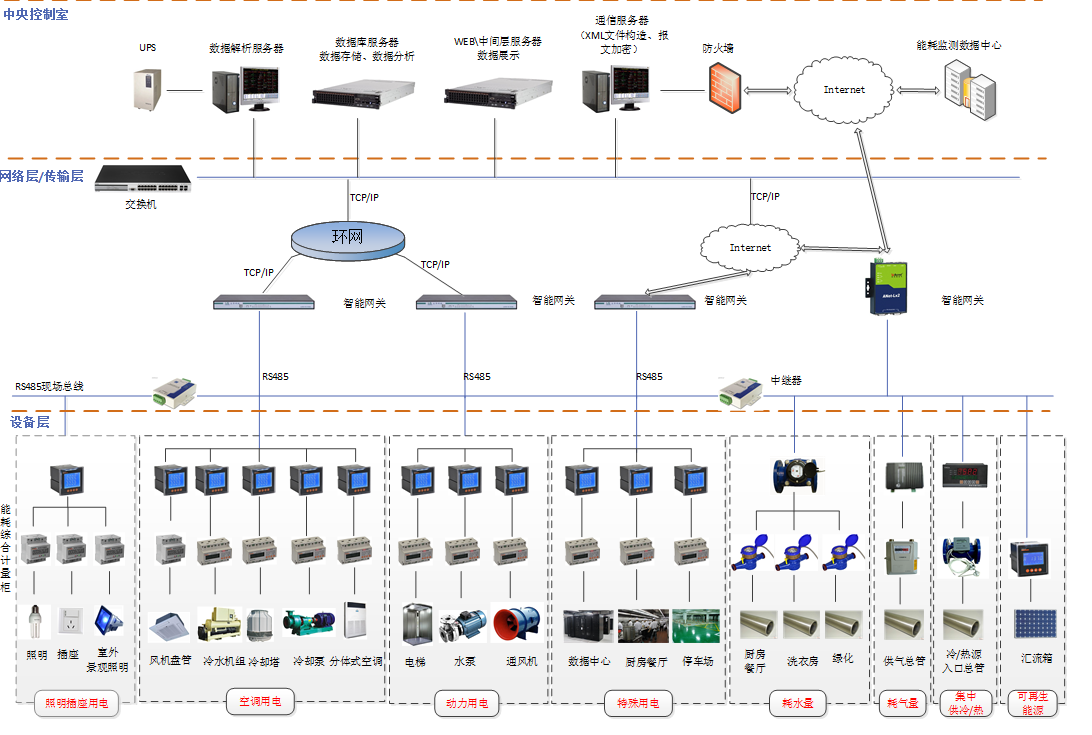

　　Acrel-5000建筑能耗分析管理系统以计算机、通讯设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的组网方式，为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台，它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。建立如下层次结构：

　　、kW、kvar、kWh、kvarh、Hz、cosΦ），零序电流In，四象限电能，实时及最大需量，本月和上月极值，电流、电压不平衡度，负载电流柱状图显示，66种报警类型及外部事件（SOE）各16条事件记录，支持SD卡扩展记录，2-63次谐波，2DI+2DO，RS485/Modbus，LCD显示低压联络柜、

　　Q、S、PF、F测量，总正反向有功电能统计，正反向无功电能统计；2-31次分次谐波及总谐波含量分析、分相谐波及基波电参量（电压、电流、功率）；电流规格3×1.5(6)A，有功电能精度0.5S级,无功电能精度2级动力柜ACR120EL

　　、Q、PF、F）；四象限电能计量；RS485/Modbus可选复费率电能统计、最大需量统计；4DI+2DO；RS485通讯接口、Modbus

　　Q、S、PF、F测量，分相正向有功电能统计，总正反向有功电能统计，总正反向无功电能统计；红外通讯；电流规格：经互感器接入3×1(6)A,直接接入3×10(80)A，有功电能精度0.5S级,无功电能精度2级照明箱DTSD1352

　　Q、S、PF、F测量，分相正向有功电能统计，总正反向有功电能统计，总正反向无功电能统计；红外通讯；电流规格：经互感器接入3×1(6)A,直接接入3×10(80)A，有功电能精度0.5S级,无功电能精度2级DDSD1352单相电参量

　　Q、S、PF、F测量，正反向电能计量；红外及RS485通讯；电流规格：10（60）A，有功电能精度1级，无功精度2级；可选配复费率DDS1352单相电参量

　　Q、S、PF、F测量，正反向电能计量；RS485通讯；电流规格：10（60）A，有功电能精度1级，无功精度2级；尺寸：1P给水管道水表

　　计量流经给水管道用水的体积总量，适用于单向水流，采用电子直读技术，通过RS485

　　智能电网是当前国际国内新技术和新产业发展热点。根据智能电网研究框架体系，智能电网建设主要抓住发电、输电、变电、配电、用电和调度六个环节。“配用电”环节即为电网的用户端，包括建筑楼宇、工矿企业、基础设施等。用户端消耗着整个电网80%的电能，用户端智能化用电管理对用户可靠、安全、节约用电有十分重要的意义。构建智能用电服务体系，全面推广智能仪表、智能用电管理终端等设备，实现电网与用户的双向良性互动。用户端急需解决的研究内容主要包括：先进的表计，智能楼宇、智能电器、增值服务、客户用电管理系统、需求侧管理等课题。

　　Acrel-3000电能管理系统和Acrel-5000能源管理与能耗分析系统正是针对以上课题而研发的用户端能源管理分析系统。Acrel-5000能源管理与能耗分析系统在Acrel-3000电能管理系统的基础上增加了对水、气、煤、油、热(冷)量等集中采集与分析，通过对用户端所有能耗进行细分和统计，以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况，便于找出高耗能点或不合理的耗能习惯，有效节约能源，为用户进一步节能改造或设备升级提供准确的数据支撑。

　　《国家机关办公建筑及大型公共建筑分项能耗数据采集技术导则》 住建部2008【114号】文
